智慧水电站3D可视化建模

发布时间:2023-05-26 15:20:00

    智慧水电站3D可视化建模包括:坝、水闸等挡水建筑物;溢洪道、溢流坝、泄水孔等排泄多余水量的泄水建筑物;为发电取水的进水口;由进水口至水轮机的水电站引水建筑物;为平稳引水建筑物的流量和压力变化而设置的平水建筑物(调压室、前池)以及水电站厂房、尾水道、水电站升压开关站等


    随着信息化的发展,结合物联网、5G、大数据等新兴技术形式用数字孪生技术搭建智慧水利三维可视化场景已成为智慧大坝、智慧水电站建设的必要内容。通过智慧水利三维可视化平台直观展示大坝主体、厂房、船闸、升船机、发电机组、闸门泄水建筑物等重点管理对象的运行态势,实现水利管理综合运营态势一屏掌握管理者们再也不用跑遍坝区的每个角落检查每一处厂房。

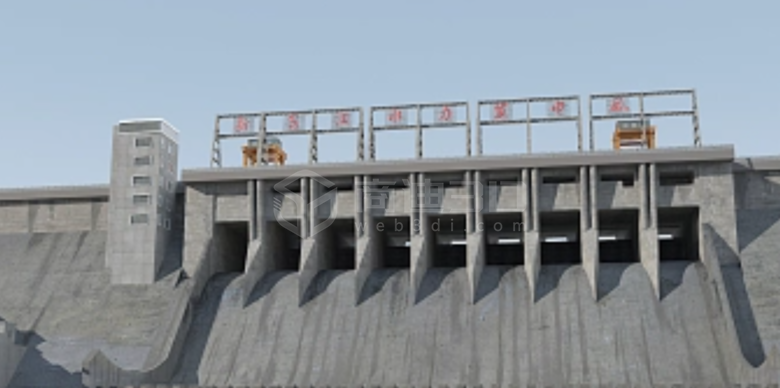

    变电站系统作为比较复杂的电力系统包含变电站场地、变压设备,附件设备、配电设备、场外配套设施等种类繁多密集的电力总程组成。本次项目需对整个变电厂区及内部设备进行三维建模,实现电力运检智能运行,提高对现场作业人员的有效管控。大坝水电.png

智慧水电站3D可视化建模技术步骤:

 1.使用三维激光扫描仪对变电站的内外结构、设备进行覆盖式扫描,辅助控制点坐标,引入实际地理位置,取其精细点云。

 2.制定路线,采用高清相机拍摄结构、设备、铭牌、仪表等,保证所有设备360度色彩纹理。

 3.获取设备仪表位号信息,收集关联关系表。
 4.通过点云数据和拍摄的图片,用3Dmax进行建模,贴图纹理特征,得到精美的三维模型。
