高速路口闸站三维扫描点云3d建模-3d扫描实景建模

高速路口三维扫描点云3D建模，即3D扫描实景建模，能够精准呈现高速路口的空间结构与细节，为规划、设计、施工及维护提供关键数据支持。以下将详细介绍其办法和流程。

前期准备

前期准备工作是确保扫描顺利开展的基础。首先要对高速路口进行全面调研，了解其地形地貌、建筑布局、交通流量等情况，明确扫描的重点区域和难点部位，如匝道、收费站、大型广告牌等。根据调研结果，制定详细的扫描方案，确定扫描路线、扫描站点位置以及扫描时间。考虑到高速路口车流量大，为减少对交通的影响，扫描时间通常选择在车流量较小的时段，如深夜。同时，要准备好所需的设备，包括高精度的三维激光扫描仪、全站仪、笔记本电脑、电池、三脚架等，并对设备进行全面检查和校准，确保其性能良好。

现场扫描

到达高速路口现场后，按照预先制定的扫描方案进行布站。将三维激光扫描仪安装在三脚架上，调整好水平度和高度，确保扫描仪能够稳定工作。使用全站仪对扫描站点进行精确测量，获取其三维坐标，为后续点云数据的拼接提供基准。设置好扫描仪的参数，如扫描范围、分辨率、扫描速度等，开始进行扫描。在扫描过程中，要密切关注扫描仪的工作状态，确保数据正常采集。对于一些遮挡严重或复杂部位，可能需要调整扫描仪的角度或增加扫描站点，以获取完整的数据。同时，要做好现场记录，包括扫描站点编号、扫描时间、天气情况等，以便后续数据处理时参考。

数据处理

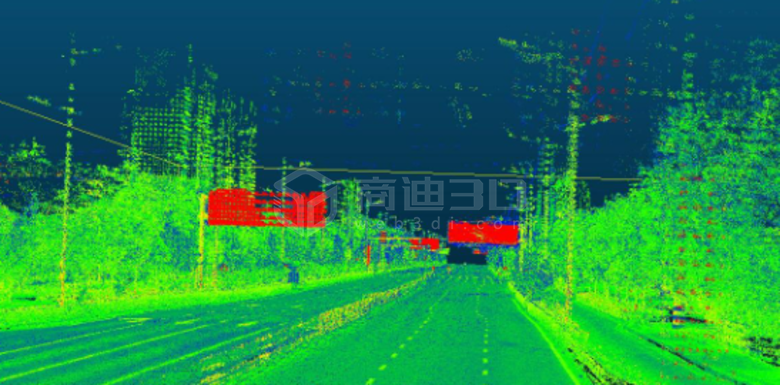

扫描完成后，将采集到的点云数据导入笔记本电脑中。使用专业的点云处理软件对数据进行预处理，包括去噪、滤波、配准等操作。去噪可以去除数据中的无效点和干扰点，提高数据质量；滤波可以对点云数据进行平滑处理，减少噪声影响；配准则是将不同扫描站点的点云数据统一到同一个坐标系下，形成完整的点云模型。在配准过程中，要选择合适的特征点或控制点，确保配准的精度。

三维建模

基于处理后的点云数据，利用三维建模软件构建高速路口的三维模型。可以通过自动建模和手动建模相结合的方式，先使用自动建模功能快速生成大致的模型框架，然后对模型进行细节调整和优化，如添加纹理、修复破损部位等，使模型更加逼真、准确。

成果审核与应用

对构建好的三维模型进行审核，检查模型的几何精度、纹理质量、完整性等是否符合要求。审核通过后，将三维模型应用于高速路口的规划、设计、施工及维护等工作中，为交通建设与管理提供有力的数据支持。
